二氧化碳?xì)怏w保護(hù)焊工藝參數(shù)的調(diào)節(jié)：?

影響二氧化碳?xì)怏w保護(hù)焊的工藝參數(shù)很多，但是焊工能夠自行調(diào)節(jié)的只有焊接電壓，焊接電流，焊絲直徑，氣體流量，焊絲伸出長(zhǎng)度；?

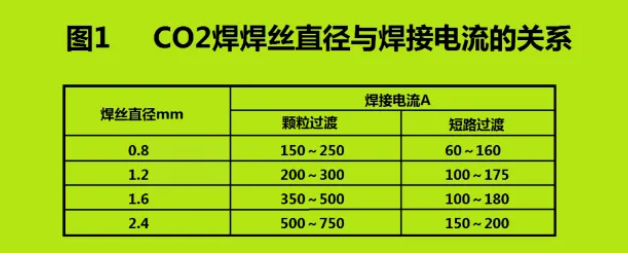

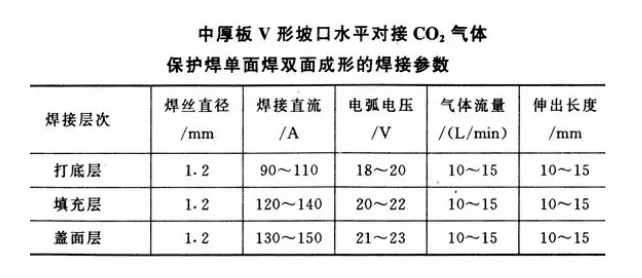

焊接工藝參數(shù)參考值：常用焊絲直徑是1.2mm和1.0mm兩種，此外還有1.6mm，0.9mm，0.8mm。其他直徑的焊絲很難遇到。

二氧化碳?xì)怏w保護(hù)焊采取短路過(guò)渡，所以每一種直徑的焊絲的焊接規(guī)范區(qū)都很寬，在這個(gè)區(qū)域中，焊接電流與焊接電壓必須匹配。

打開保護(hù)氣瓶閥門，確認(rèn)氣瓶壓力正常；打開焊機(jī)電源，確認(rèn)加熱減壓流量計(jì)工作；加熱5分鐘；?

拆開焊絲包裝，把焊絲盤裝在送絲機(jī)構(gòu)的盤軸上，打開壓緊手柄，用鉗子把焊絲頭剪成平頭，焊絲頭應(yīng)當(dāng)從焊絲盤下方水平插入送絲滾輪的槽輪；插入送絲軟管；?

關(guān)閉壓緊手柄，把焊槍平攤在地面上完全伸直，按動(dòng)遠(yuǎn)控盒上的白色快速送絲按鈕，送進(jìn)焊絲直到從導(dǎo)電嘴露頭為止，如果是舊焊槍，可以先卸下導(dǎo)電嘴，然后按動(dòng)微動(dòng)開關(guān)送絲，露頭后再裝上；?用鉗子把焊絲端部剪成45度尖角；?

準(zhǔn)備好試驗(yàn)鋼板，目視焊機(jī)的電壓表和電流表，左手有意識(shí)的把遠(yuǎn)控盒上的電壓調(diào)低一些，右手握住焊槍，在試驗(yàn)鋼板上引弧施焊；?

如果確實(shí)電壓偏低，握槍的右手會(huì)感覺到焊槍頭部的強(qiáng)烈振動(dòng)，聽到電弧啪啪的爆斷聲。這是電壓太低，送絲速度遠(yuǎn)遠(yuǎn)大于熔化速度，電弧引燃后又被焊絲踏滅時(shí)發(fā)出的響聲；

如果實(shí)際上電壓偏高，電弧可以引燃，但是弧長(zhǎng)過(guò)長(zhǎng)，焊絲端部形成巨大熔球，如果熔化速度超過(guò)送絲速度太多，電弧會(huì)一直返燒到導(dǎo)電嘴，把焊絲和導(dǎo)電嘴熔化在一起，送絲終止，電弧熄滅。這對(duì)導(dǎo)電嘴和送絲機(jī)構(gòu)都會(huì)造成損壞，所以引弧時(shí)應(yīng)確認(rèn)電壓沒有偏高；?

調(diào)節(jié)焊接電壓旋鈕，慢慢提升焊接電壓，焊絲熔化速度加快，爆斷的噼啪聲漸漸變成平穩(wěn)的沙沙聲；?

觀察電壓表和電流表，如果電流低于預(yù)定值，先提高焊接電流，再提高焊接電壓；如果電流高于預(yù)定值，先降低焊接電壓，再降低焊接電流；

焊絲伸出長(zhǎng)度：

又稱為焊絲干伸長(zhǎng)度。對(duì)于氣體保護(hù)焊來(lái)說(shuō)是一個(gè)非常重要的參數(shù)。合適的焊絲伸出長(zhǎng)度可以使得焊絲得到充分的電阻加熱，更加便于實(shí)現(xiàn)焊絲端部熔滴的形成和過(guò)渡。

焊絲伸出長(zhǎng)度偏短時(shí)往往飛濺很大，偏長(zhǎng)不僅容易產(chǎn)生大熔滴的飛濺，還導(dǎo)致保護(hù)不良。?

焊接電壓與焊接電流匹配時(shí)的現(xiàn)象：

電弧穩(wěn)定燃燒，發(fā)出細(xì)密的沙沙聲，手感焊槍頭部略有振動(dòng)，軟硬適度，電壓表擺動(dòng)不超過(guò)5V，電流表擺動(dòng)不超過(guò)30A，在手的握把處不應(yīng)出現(xiàn)振動(dòng)；

如果手感焊槍頭部過(guò)于綿軟，幾乎沒有振動(dòng)，可隨心所欲地移動(dòng)焊槍，通過(guò)面罩觀察，焊絲飄在熔池上方，端部形成大熔球，時(shí)而出現(xiàn)大熔滴飛濺，說(shuō)明電壓偏高；

如果手感焊槍頭部發(fā)硬，振動(dòng)明顯，可聽到爆斷聲，移動(dòng)焊槍有阻力，通過(guò)面罩觀察，焊絲插入熔池，飛濺多，說(shuō)明電壓偏低；

為了防止未熔合，電壓適當(dāng)偏高是有利的。??

熔化極氣體保護(hù)焊，焊接電流的調(diào)節(jié)是調(diào)節(jié)焊絲的送絲速度，焊接電壓的調(diào)節(jié)是調(diào)節(jié)焊絲的熔化速度。當(dāng)送絲速度和熔化速度相等時(shí)，電弧就穩(wěn)定燃燒。

推介一組公式.日系焊機(jī)電流電壓的關(guān)系：

當(dāng)焊接電流小于200時(shí)，電壓等于16+0.04倍電流上浮1.5下浮1.5，電流大于200A時(shí)，電壓等于20+0.04倍電流上浮2下浮2，舉例設(shè)定焊接電流150A，則焊接電壓=16+0.04X150=22V,最高+1.5=23.5V,最低-1.5=20.5V。

國(guó)產(chǎn)焊機(jī)

當(dāng)電流小于200A時(shí)，電壓=14+0.05電流上浮1.5下浮1.5，當(dāng)電流大于200A時(shí)，電壓=18+0.05電流上浮2下浮2。

舉例：設(shè)定電流150A，電壓=14+0.05X150=21.5V,最高+1.5=23V,最低-1.5=20V。

注意調(diào)試時(shí)，一定要保證干伸長(zhǎng)度，干伸長(zhǎng)度一般等于（10~15）焊絲直徑。?

二氧化碳電弧焊的電弧長(zhǎng)度，是電弧電壓，就是說(shuō)只要你選擇了電弧電壓，則電弧長(zhǎng)度也就選擇了。

并不是像焊條電弧焊那樣由著你去拉長(zhǎng)電弧，或者壓低電弧。

既是你有意拉長(zhǎng)或壓低電弧，也只是瞬間的事情，電弧自身調(diào)節(jié)功能馬上就會(huì)回到當(dāng)初你選擇的焊接電壓所對(duì)應(yīng)得弧長(zhǎng)。

在此，要強(qiáng)調(diào)的是焊接電壓等于電弧電壓加上電纜的降壓。所以焊接電壓略高于電弧電壓，若電纜長(zhǎng)度很短，則焊接電壓約等于電弧電壓。
